Цеха и производство

Задача объекта

В цехе норма привязана к разряду зрительной работы, а не к помещению. По ШНК 2.01.05-24 (прил. 1, табл. 1) общее освещение для работ средней точности (IV разряд) - 200-300 лк на 0,8 м от пола, для работ высокой точности (III разряд) - 300-500 лк, слесарно-механические участки - 500 лк (прил. 9, табл. 2, п. 23), проходы - 50-100 лк. Одинаковый свет по всему пролёту либо не закроет норму над столом контролёра, либо переплатит там, где хватило бы общего. П. 54 ШНК прямо требует для общего освещения производственных зданий светодиодные и энергосберегающие источники.

Второе требование - пульсация: на вращающемся инструменте она даёт стробоскопический эффект. Третье - среда: пыль, вибрация крана, жара под кровлей.

Почему именно эти серии

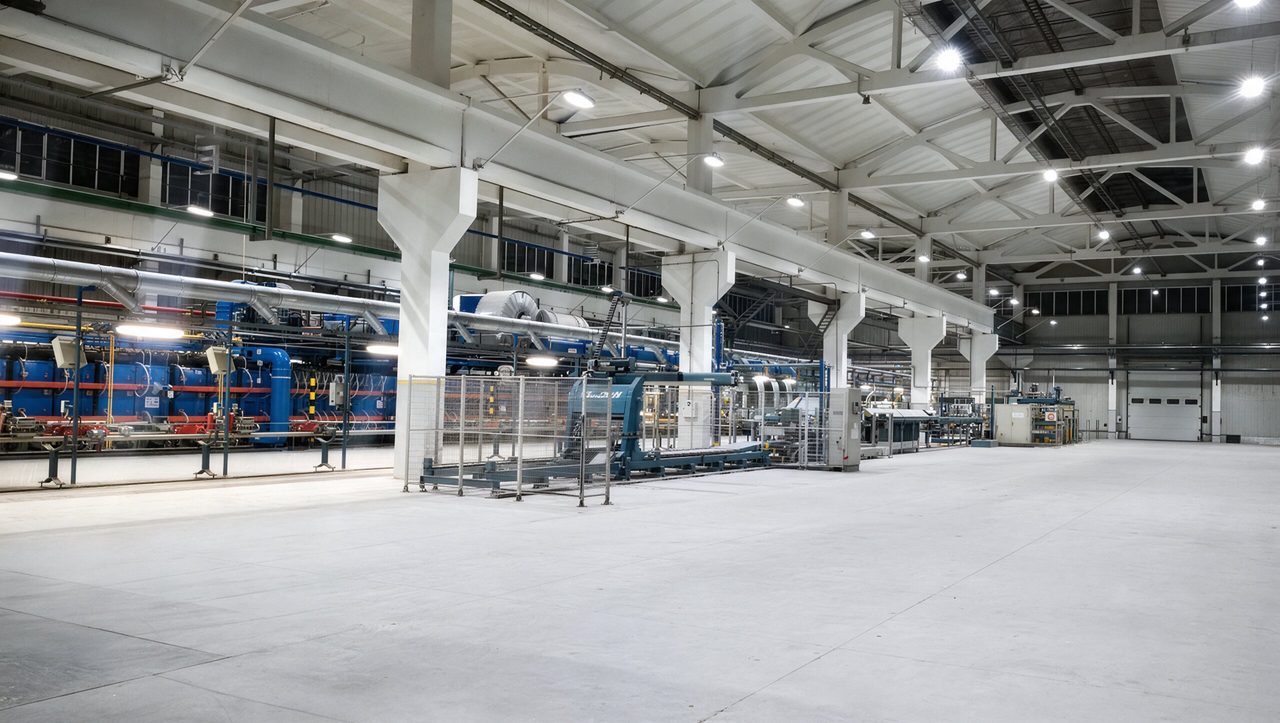

Prom берёт общее освещение пролёта: подвес на трос или крюк на высоте от 7 м, IP54 против цеховой пыли.

Line ставится локально над линиями и рабочими столами, где нужно добрать до 500 лк, не поднимая уровень по всему цеху.

Типовая схема

Цех ≈ 6 000 м², высота подвеса 10 м, два пролёта, работы средней точности (200 лк общего освещения):

• общее освещение: СВО 01 Prom 150W, сетка ≈ 7 × 6,5 м, ≈ 130 шт.
• участки сборки и контроля: СВО 01 Line 100W локально, ≈ 40 шт.
• итого ≈ 170 светильников, установленная мощность ≈ 23,5 кВт

Поток по файлам IES 2018 года: Prom 150W 19 500 лм, Line 100W 11 200 лм. Метод коэффициента использования при Ки 0,7 (открытый пролёт, светлая кровля) и MF 0,67 (прил. 1, табл. 3, пыль менее 1 мг/м³; Кз = 1,5): 130 × 19 500 × 0,7 × 0,67 / 6 000 ≈ 200 лк. Для 300 лк (разряды IVа, Vа) нужно ≈ 200 Prom 150W или ≈ 150 Prom 200W. Расстановку под ваш план инженер считает в DIALux.

Что даёт замена

Было: тот же цех на 100 металлогалогенных лампах 400 Вт (в цехе с контролем качества ДНаТ не ставят: Ra около 25) по 440 Вт с дросселем, ≈ 44 кВт. По номиналу новых ламп (32 000 лм, Philips HPI-T Plus 400 W) это ≈ 250 лк, к 12 000 часам (LLMF 0,80) ≈ 200 лк, а это при 12 часах в сутки чуть больше трёх лет: дальше лампы меняют всем цехом.

Стало: ≈ 23,5 кВт при тех же ≈ 200 лк общего освещения плюс локальные 500 лк над столами, без спада и без замены ламп. Освобождается ≈ 20 кВт для станков. При 12 часах и 300 днях в году разница ≈ 74 000 кВт·ч в год; в сумах - по тарифу на дату расчёта (см. калькулятор экономии).

Расчётная оценка при названных допущениях, до замера на объекте не гарантируется. Числа со знаком ≈ оценочные.

Частые вопросы

Какая норма освещённости для цеха?

Норма привязана к разряду зрительной работы (ШНҚ 2.01.05-24, прил. 1, табл. 1): для работ средней точности, IV разряд, 200-300 лк на 0,8 м от пола; для высокой точности, III разряд, 200-500 лк; слесарно-механические участки 500 лк (прил. 9, табл. 2, п. 23); проходы 50-100 лк. В одном пролёте могут быть участки разных разрядов, норма ставится по участку.

Нужна ли в цехе низкая пульсация света?

Да. На вращающемся инструменте пульсация даёт стробоскопический эффект. ШНҚ ограничивает коэффициент пульсации по разряду работ: не более 10 % для II разряда, 15 % для III и 20 % для IV-VII (прил. 1, табл. 1). Значение для конкретной модели берите из паспорта, пока протокол испытаний не опубликован, в карточке моделей оно помечено как уточняемое.

Сколько светильников нужно на цех?

Число считают по формуле N = E × S / (F × Ки × MF), где MF 0,67 для пыли менее 1 мг/м³ (прил. 1, табл. 3). В типовой схеме цех около 6 000 м² при подвесе 10 м и 200 лк общего света требует около 170 светильников Prom и Line на около 23,5 кВт, это оценка. Для 300 лк нужно около 200 светильников Prom 150W. Число под ваш план считает инженер в DIALux.

Чем заменить металлогалогенные лампы 400 Вт в цехе?

В типовой схеме цех около 6 000 м² на 100 металлогалогенных лампах 400 Вт (около 44 кВт с дросселем) заменяется около 170 светильниками на около 23,5 кВт при тех же около 200 лк общего света плюс локальные 500 лк над столами. Освобождается около 20 кВт. Числа оценочные. ДНаТ в цехе с контролем качества не ставят: цветопередача Ra около 25.
