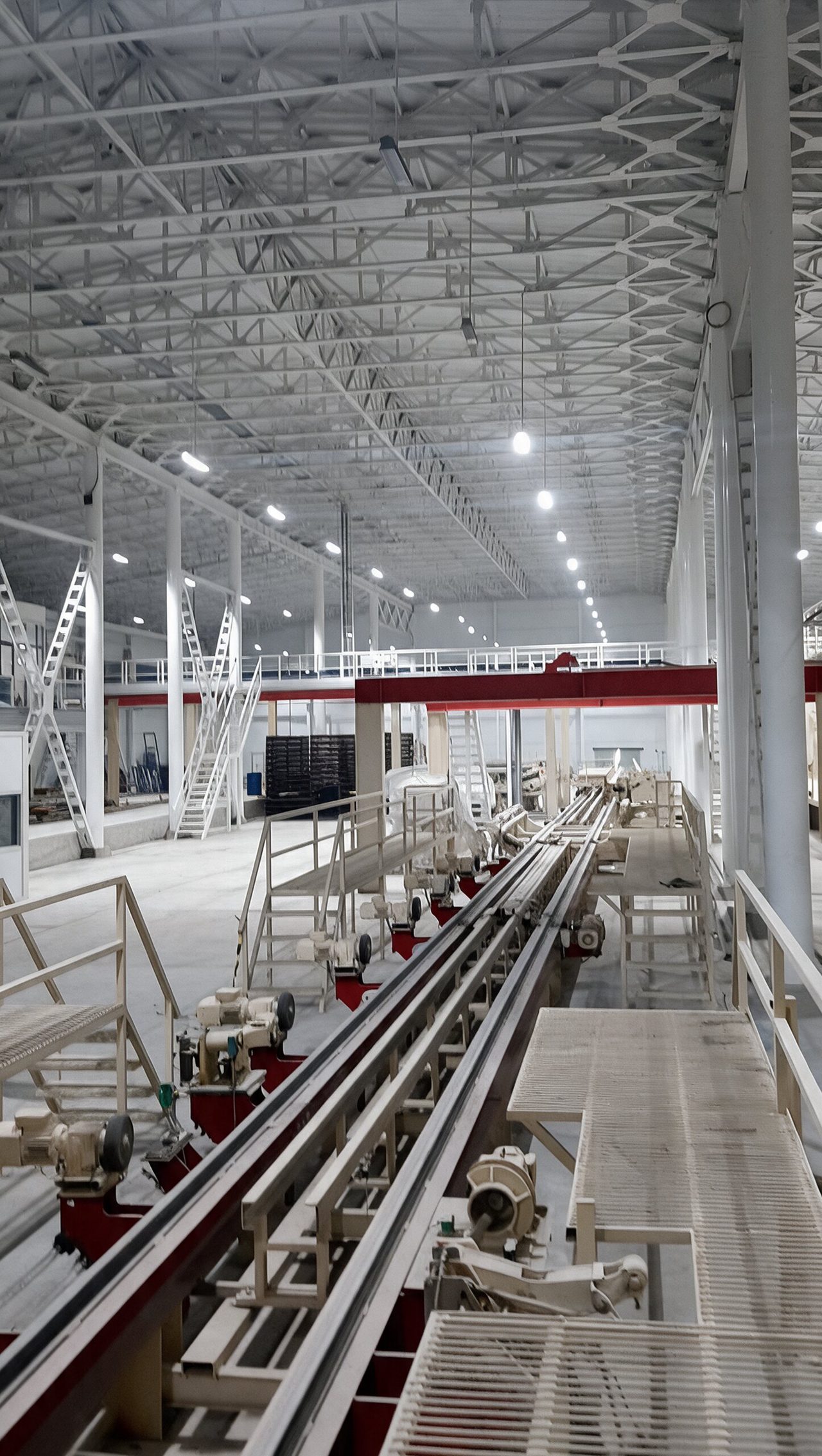

Нормы освещённости ШНҚ 2.01.05-24 по типам объектов

Люксы, плоскость, разряд, UGR и пульсация для цеха, склада, улицы, паркинга, АЗС, спортзала, магазина и офиса с пунктами норматива; коэффициент эксплуатации и проверка люксметром.

ШНҚ 2.01.05-24 «Табиий ва сунъий ёритиш» - действующие градостроительные нормы Узбекистана по освещению: приказ Минстроя № 1/2-68 от 26.09.2024, регистрация Минюста № 309 от 25.10.2024, отменён ҚМҚ 2.01.05-19. Текст опубликован на lex.uz (документ 7218587) на узбекском языке. Ниже выписка по типам объектов с пунктами и таблицами, чтобы каждую строку можно было проверить по первоисточнику. Перед объявлением закупки сверяйте значения с действующей редакцией: нормы - документ живой.

Как читать строку нормы

В норме три вещи, и одной цифры в люксах недостаточно.

Плоскость. Г-0,8 - горизонтальная рабочая поверхность на высоте 0,8 м, Г-0,0 - пол или покрытие, В - вертикальная плоскость с указанием высоты. 50 лк на полу и 75 лк на стеллаже - разные требования к одному складу.
Разряд зрительной работы. Для производств норма привязана к разряду (прил. 1, табл. 1): от I «наивысшей точности» до VIII «общее наблюдение». Для общественных зданий и общепромышленных помещений значения даны по помещениям (прил. 9, табл. 1 и 2).
Качество света. Коэффициент пульсации Кп, показатель ослеплённости P для производственных помещений, объединённый показатель дискомфорта UGR для общественных зданий, индекс цветопередачи Ra.

Таблица норм по типам объектов

Значения общего освещения. Для производств указаны разряды и подразряды, для остальных - пункт таблицы прил. 9. Улицы даны по табл. 15 основной части: там норма задана яркостью покрытия, а освещённость - альтернатива.

Объект, зона	Норма	Плоскость	Пункт ШНҚ	Кп, UGR, Ra
Цех, работы очень высокой точности, II-б / II-в / II-г	750-600 / 500-400 / 300-200 лк	Г-0,8	прил. 1, табл. 1	Кп не более 10 %
Цех, работы высокой точности, III-а / III-б, в / III-г	500-400 / 300-200 / 200 лк	Г-0,8	прил. 1, табл. 1	Кп не более 15 %
Цех, работы средней точности, IV-а / IV-б, в, г	300 / 200 лк	Г-0,8	прил. 1, табл. 1	Кп не более 20 %
Цех, малая точность V-а / V-б, в, г; грубые VI, VII	300 / 200; 200 лк	Г-0,8	прил. 1, табл. 1	Кп не более 20 %
Общее наблюдение за процессом VIII-а / VIII-б / VIII-в / VIII-г	200 / 75 / 50 / 20 лк	по помещению	прил. 1, табл. 1	Кп не более 20 % для VIII-а
Слесарно-механические участки	500 лк	Г-0,8	прил. 9, табл. 2, п. 23	по разряду II-в
Проходы и коридоры: основные / прочие	100 / 50 лк	Г-0,0	прил. 9, табл. 1, п. 196	-
Склад: зона хранения на стеллажах	50 лк	Г-0,0	прил. 9, табл. 2, п. 65в (VIII-в)	-
Склад: стеллажи, вертикальная	75 лк	В	прил. 9, табл. 2, п. 65в (VIII-б)	-
Склад: приёмка, отгрузка, транспортные зоны	200 лк	Г-0,8 / Г-0,0	прил. 9, табл. 2, п. 65а, 65б (IV-в)	UGR не более 25, Кп не более 20 %
Склад: сортировка грузов	300 лк	Г-0,8	прил. 9, табл. 2, п. 70 (IV-б)	UGR 25, Кп 20 %
Склады крупногабаритных изделий и сыпучих материалов (песок, цемент)	75 лк	Г-0,0	прил. 9, табл. 2, п. 67 (VIII-б)	-
Улица категории А, более 3000 / 1000-3000 / 500-1000 авт/ч	1,6 / 1,2 / 0,8 кд/м² или 20 / 20 / 15 лк	покрытие	табл. 15	Lmin/Lmax не ниже 0,4 (п. 93)
Улица категории Б, более 2000 / 1000-2000 / 500-1000 / менее 500 авт/ч	1,0 / 0,8 / 0,6 / 0,4 кд/м² или 15 / 15 / 10 / 10 лк	покрытие	табл. 15	то же
Хозяйственные дороги категории В, 500 и более / менее 500 авт/ч	0,4 / 0,3-0,2 кд/м² или 6 / 4 лк	покрытие	табл. 15	Emax/Eср не более 3:1 при норме выше 6 лк (п. 105)
Предзаводские площадки; пешеходные улицы	10 лк; 6 / 4 лк	покрытие	табл. 16, п. 1, 2	-
Паркинг закрытый, места хранения автомобилей	50 лк	Г-0,0	прил. 9, табл. 2, п. 2б (VIII-в)	-
Депо, закрытые стоянки транспортных предприятий	75 лк	Г-0,0	прил. 9, табл. 2, п. 2а (VIII-б)	-
Открытые стоянки: неотапливаемые / отапливаемые; у улиц	10 / 20 лк; 6 лк	покрытие	прил. 9, табл. 2, п. 1; табл. 21	-
АЗС: колонки под навесом или в помещении; табло	75 лк; 50 лк	Г-0,0; В-1,5	прил. 9, табл. 2, п. 3а (VIII-б)	-
АЗС: колонки без навеса; табло	50 лк; 30 лк	Г-0,0; В-1,5	прил. 9, табл. 2, п. 3б	-
АЗС: места заправки и слива; въезды с улиц А, Б / В; территория	20; 15 / 10; 10 лк	покрытие	табл. 21, п. 1-3	-
Спортзал: залы спортивных игр	300 лк; 150 лк	Г-0,0; В-2,0 по продольной оси	прил. 9, табл. 1, п. 64	UGR 24, Кп 20 %, Ra 80
Спортзал: аэробика, гимнастика, борьба; школьный зал	300 лк; 200 лк	Г-0,0	прил. 9, табл. 1, п. 66; п. 33	UGR 24, Кп 20 %, Ra 80
Торговый зал супермаркета	500 лк	Г-0,8	прил. 9, табл. 1, п. 78 (А-1)	UGR 21, Кп 10 %, Ra 85
Продовольственный магазин самообслуживания	400 лк, цилиндрическая 100	Г-0,8	прил. 9, табл. 1, п. 80 (А-2)	UGR 21, Кп 10 %, Ra 85
Прочие торговые залы: одежда, ткани, мебель, техника	300 лк, цилиндрическая 100	Г-0,8	прил. 9, табл. 1, п. 79, 81 (Б-1)	UGR 21, Кп 15 %, Ra 85
Складские помещения магазина	100 лк	Г-0,8	прил. 9, табл. 1, п. 77 (В-2)	-
Офис: рабочие комнаты	300 лк общее (400 комбинированное, из них 200 общее)	Г-0,8	прил. 9, табл. 1, п. 1 (Б-1)	UGR 21, Кп 15 %, Ra 80
Проектные залы, конструкторские бюро	500 лк общее	Г-0,8	прил. 9, табл. 1, п. 2 (А-1)	UGR 21, Кп 10 %, Ra 80

Две оговорки к таблице. Первая: в цехе один пролёт может содержать участки разных разрядов, и норма ставится по участку, а не по зданию. Вторая: шкала нормируемой освещённости задана п. 5: 20, 30, 40, 50, 75, 100, 125, 200, 300, 400, 500, 600, 750, 1000 лк и далее. Значения вроде «250 лк» в ТЗ норматив не знает: берите ближайшую ступень шкалы.

Чего в ШНҚ нет

Теплиц и помещений для растений: они исключены из области применения во вводной части. Свет для людей в проходах и на сортировке задаёт ТЗ, досветку растений считают в ФАР по агротехнике.
Спортивных сооружений как таковых: строки прил. 9 относятся к залам в составе общественных зданий. Уровни для соревнований и телетрансляции задают регламент федерации и вещатель; EN 12193 годится как референс, но нормой Узбекистана не является.
UGR для производственных помещений: там ограничивается показатель ослеплённости P, а UGR стоит только в таблицах общественных зданий и общепромышленных помещений прил. 9. Требовать «UGR не более 19» для цеха можно, но это уже требование ТЗ, а не ШНҚ.

Требования к светодиодным источникам

Табл. 4 задаёт минимальную светоотдачу для общего освещения: светодиодные модули не ниже 95 лм/Вт при Ra 80 и не ниже 100 лм/Вт при Ra 60. П. 54 требует для общего освещения производственных зданий светодиодные и энергосберегающие источники. Формулировка «светоотдача светильника не менее 95 лм/Вт» в ТЗ - минимум по норме, а не высокая планка.

Коэффициент эксплуатации MF и запас Кз

Норма задана на весь срок службы, а светильник со временем пылится и теряет поток. Поэтому в расчёт вводят коэффициент эксплуатации MF (прил. 1, табл. 3), а старый коэффициент запаса Кз = 1 / MF. Для производств с пылью менее 1 мг/м³ MF = 0,67 при четырёх чистках в год для светильников эксплуатационных групп 1-4 и 0,71 при одной-двух чистках для групп 5-7; при пыли 1-5 мг/м³ MF 0,56-0,63; при пыли более 5 мг/м³ до 0,50. Для кабинетов, торговых залов и других общественных помещений с нормальной средой MF = 0,71. Отдельного коэффициента для светодиодов в документе нет: значения даны для разрядных ламп (примечание к таблице). В DIALux MF задают по CIE 97 как произведение LLMF (спад потока модуля по LM-80 и TM-21), LSF, LMF и RMF - и тогда в расчёте видно, откуда взялось число.

Формула прикидки по методу коэффициента использования: E = F × N × Ки × MF / S, где F - поток одного светильника по файлу IES, N - количество, Ки - коэффициент использования для геометрии помещения, S - площадь. Отсюда N = E × S / (F × Ки × MF). Расстановку, равномерность и вертикальную освещённость считает DIALux; прикидка нужна для порядка цифр и проверки предложения поставщика.

Проверка люксметром при приёмке

П. 178 и табл. 26: при приёмке осветительной установки измеренная освещённость должна быть не ниже 0,9 × Кз × Ен, то есть новая установка обязана давать проектный уровень с запасом на будущую деградацию; при инспекционном контроле в эксплуатации достаточно E не ниже Ен. Практика замера по пп. 171-175:

контрольных точек не меньше пяти, они ставятся под светильниками, между ними и по пути движения людей, на расстоянии не меньше 1 м от стен; на улице точки на покрытии между опорами через 3-5 м;
плоскость та же, что в норме и в расчёте: 0,8 м для цеха, пол для склада и паркинга, вертикаль на стеллаже;
замер без дневного света, люксметром с действующей поверкой, после прогрева установки;
результат сравнивают с расчётом DIALux по тем же точкам: если проект обещал 220 лк, а получилось 150, вопрос к потоку светильников, а не к люксметру.

Шаблоны ТЗ с этими нормами по шести типам объектов лежат на странице для госзаказчика, расчёт под норму по плану объекта делаем бесплатно: запросить расчёт. Разбор цеха по шагам - в статье о модернизации цеха.

Частые вопросы

Какая норма освещённости для склада?

50 лк на полу в зоне хранения и 75 лк на стеллажах в вертикальной плоскости, 200 лк на приёмке и отгрузке, 300 лк на сортировке (прил. 9, табл. 2, п. 65, 70). ТЗ заказчика часто требует в проходах больше - тогда считают по ТЗ, но не ниже нормы.

Нормируется ли UGR в Узбекистане?

Да, для общественных зданий и общепромышленных помещений в прил. 9: офисы и торговые залы - не более 21, спортзалы - 24, приёмка на складе - 25. Для производственных цехов ШНҚ ограничивает показатель ослеплённости P по разряду работ, а не UGR.

Какой коэффициент запаса брать для светодиодных светильников?

ШНҚ отдельного значения не даёт. Берите MF по прил. 1, табл. 3 для условий среды (0,67-0,71 для чистых помещений) или считайте по CIE 97 с LLMF из отчёта LM-80 производителя светодиодов. Принятое значение должно быть записано в расчёте.

Что делать, если замер при приёмке ниже нормы?

По табл. 26 установка «не отвечает норме», и акт не подписывают. Сначала сверяют условия: плоскость, отсутствие дневного света, поверка прибора, напряжение в сети. Затем сверяют поток светильников по файлу IES с расчётом: чаще всего расходится именно он.
