Склады и логистика

Задача объекта

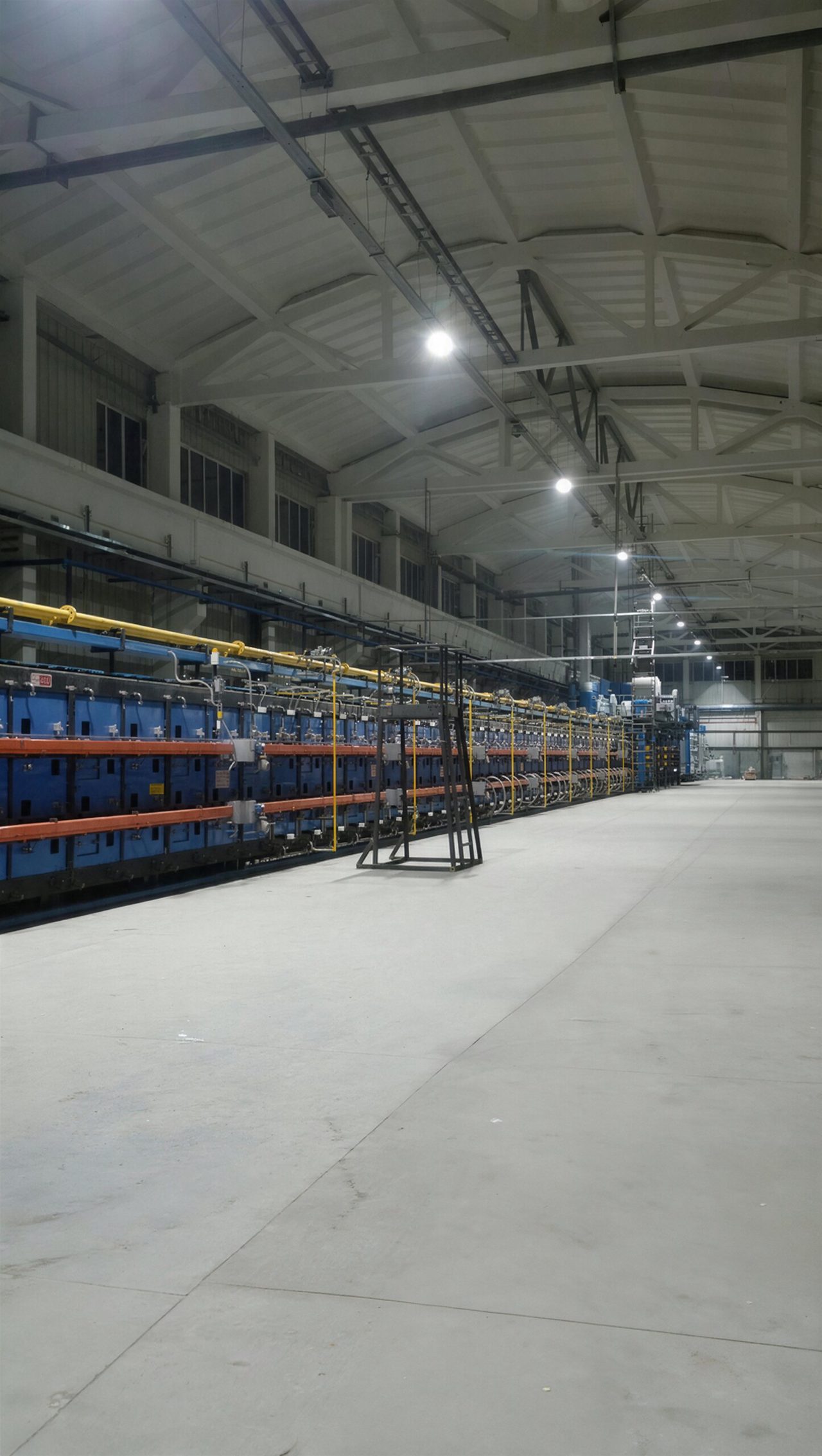

На складе свет считают по проходам и зонам, а не по площади. ШНК 2.01.05-24 (прил. 9, табл. 2, п. 65) задаёт для складов со стеллажным хранением 50 лк на полу в зоне хранения, 75 лк на стеллажах в вертикальной плоскости, 200 лк на приёмке, отгрузке и в транспортных зонах, 300 лк на сортировке грузов. ТЗ заказчика часто требует в проходах больше нормы - тогда считаем по ТЗ. Комплектовщик читает этикетку на стеллаже, а не на полу: важна вертикальная освещённость, поэтому светильники ставят линиями вдоль проходов, а не сеткой по потолку.

Свет горит по 12-16 часов в сутки почти без выходных: каждый лишний ватт умножается на это время. Высота подвеса - от 6 до 14 м.

Почему именно эти серии

Prom - подвесной светильник для высоты от 7 м: концентрированная кривая доводит поток до пола, не рассеивая его по верхним ярусам.

Line собирается в непрерывную линию вдоль прохода: равномерность без провалов между точками подвеса, сечение 60×46 мм не мешает кран-балке. Подвес Line - до 10 м, проходы выше закрывает Prom.

Типовая схема

Склад ≈ 3 000 м², высота подвеса 9 м, стеллажи в шесть рядов:

• над проездами: СВО 01 Prom 100W, шаг ≈ 8 м, ≈ 45 шт.
• вдоль проходов: СВО 01 Line 100W в линию, ≈ 30 шт.
• итого ≈ 75 светильников, установленная мощность ≈ 7,5 кВт

Поток в схеме взят по файлам IES 2018 года: Prom 100W 13 000 лм, Line 100W 11 200 лм (файл 80-ваттной модели, для 100 Вт поток не меньше). Метод коэффициента использования: E = F × N × Ки × MF / S при Ки 0,5 (высокие стеллажи перехватывают поток) и MF 0,67 (ШНК, прил. 1, табл. 3, чистые помещения; Кз = 1,5). Средняя освещённость по площади ≈ 100 лк: зона хранения (50 лк на полу) закрыта с запасом, приёмка и сортировка (200-300 лк) требуют локального уплотнения линии. Шаг зависит от ширины прохода и высоты стеллажа; количество под ваш план считает инженер в DIALux.

Что даёт замена

Было: тот же склад на 60 светильниках с ДНаТ-250 по 275 Вт с дросселем, ≈ 16,5 кВт. По номиналу новых ламп (30 000 лм, Лисма ДНаТ 250-5М) те же допущения дают ≈ 200 лк по площади, к 16 000 часам (LLMF 0,85) ≈ 170 лк. Но это жёлтый свет с Ra около 25, под которым не читается маркировка, и пятна под светильниками при тёмных проходах между стеллажами.

Стало: 75 светильников, ≈ 7,5 кВт, ≈ 100 лк в среднем при норме 50-75 лк в зоне хранения, и свет лежит вдоль прохода на стеллаже, где его читают. Освобождается ≈ 9 кВт мощности. При 14 часах работы 300 дней в году разница ≈ 38 000 кВт·ч в год; в сумах - умножьте на тариф на дату расчёта, калькулятор на странице экономии берёт действующий тариф с реквизитами.

Расчётная оценка при названных допущениях, до замера на объекте не гарантируется. Числа со знаком ≈ оценочные.

Частые вопросы

Какая норма освещённости для склада?

По ШНҚ 2.01.05-24 (прил. 9, табл. 2, п. 65, 70): 50 лк на полу в зоне хранения, 75 лк на стеллажах в вертикальной плоскости, 200 лк на приёмке, отгрузке и в транспортных зонах, 300 лк на сортировке грузов. Если ТЗ заказчика требует в проходах больше, считают по ТЗ, но не ниже нормы.

Сколько светильников нужно на склад?

Число считают по формуле N = E × S / (F × Ки × MF): E - норма, S - площадь, F - поток светильника по файлу IES, Ки - коэффициент использования для геометрии склада, MF - коэффициент эксплуатации (0,67 для чистых помещений, прил. 1, табл. 3). В типовой схеме на склад около 3 000 м² при подвесе 9 м выходит около 75 светильников и около 7,5 кВт, это оценка. Число под ваш план инженер считает в DIALux бесплатно.

Чем заменить ДНаТ-250 на складе?

Светильник на светильник по потоку замена не проходит: Prom 200W даёт 26 000 лм по файлу IES против 30 000 лм у новой лампы ДНаТ-250. Поэтому замену считают под норму. В типовой схеме склад с 60 светильниками ДНаТ-250 (около 16,5 кВт) получает около 75 светильников Prom и Line на около 7,5 кВт, освобождается около 9 кВт. Числа оценочные, до замера на объекте они не гарантируются.

Какой светильник выбрать для склада с высокими стеллажами?

Prom - подвесной светильник для высоты от 7 м, его концентрированная кривая доводит поток до пола. Line собирается в непрерывную линию вдоль стеллажного прохода и даёт равномерность без провалов между точками подвеса. Почему так: комплектовщик читает этикетку на стеллаже, поэтому важна вертикальная освещённость.
